EE10 30MH(EE12 30MH)LED灯电感 RG110478

发布时间:2014-12-27 16:58:15   点击量:



适用于LED日光灯电源驱动

1.OUTLINE DIMENSION:(UNITS:mm)



  undefined

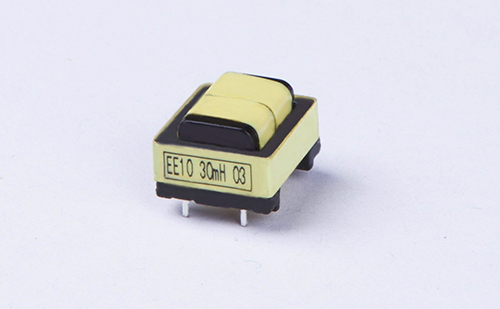

NOTES1).变压器PIN1---2一侧贴透明底黑字标签,内容:"EE10 30mH C”或者"EE10 30mH 03"

               2).线包、磁芯胶带为深黄色,磁芯外包3.6mm深黄色胶带2TS.



2. SCHEMATIC:                                  3. WINDING DIAAGRAM:

undefined



5.ELECTRANCE SPECIFICATION:(25°C)



   1).INDUCTANCE:(TH2811C F=1KHz,0.25V)



      L(1--2)=L(4--3)=30 mH MIN



     |L(1--2)-L(4--3)|=0.2mH MAX



   2).HI—POT TEST: AC 50Hz



     WINDING TO WINDING ---- AC 1000V/5mA/60S



     WINDING TO CORE  -----  AC 1000V/5mA/60S















产品描述:  EE10(有厂家也称为EE11.2或EE1213),卧式 双槽 0.20线2绕组 各100TS 30MH
